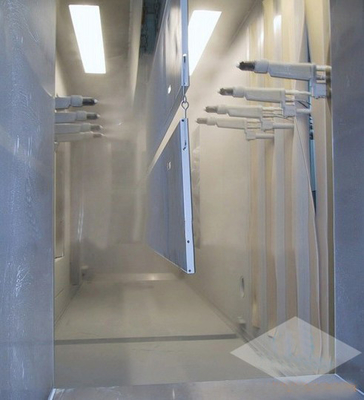

手動保証ドアおよび自動スプレー式塗料のトランスファ・コーティングの生産ライン

手動保証ドアおよび自動スプレー式塗料のトランスファ・コーティングの生産ライン


自動粉のコーティング植物/自動粉のコーティング ライン/粉の塗装システムの植物

1. ラインは粉スプレー、ぬれたペンキ、コーティングの生産ラインを治す移動のために適しています
2. 最高の工作物次元（H） mm L × D の ×: 2200 × 300 の × 2400
3.スプレー モード: 手動および自動

自動保証ドアの防火扉のスプレー式塗料のトランスファ・コーティング ライン

1. 設計基礎
1.1 の工作物のタイプ: 鉄の部分
1.2 最高の工作物次元（H） mm L × D の ×: 2200 × 300 の × 2400
1.3 の一点持ち上がる重量: 75kg と等しいかまたはそれ以下。
1.4 の装置を運ぶ工作物: チェーン構造によって中断される自動ライン
1.5 のスプレー モード: 手動および自動
1.6 の粉、ペンキの処置: フィルター流出;

2 のプロセス概観
自動コンベヤー ライン、経済的な環境に優しい、省エネの治癒のオーブンのダスティング部屋による全体のコーティング ライン。

2.1 の回復のスプレー・ブース; 8 中心フィルター回復単位 2 のセット; 電流を通されたシートの生産。
パルスジェットのクリーニング カートリッジ リサイクルを使用して。フィルターによって輸入される 220g ポリエステルは、洗浄することができます。
粉のスプレー・ブースの特徴:
構成: 16 のカートリッジ フィルターΦ320 * 900 の 16 組の 1 インチの脈拍弁に一致させる 8/単位の合計; 0.6m/s の 0.5m/s への最低への輸入の速度の設計、粉がこぼれないことを確認するため。
支持のエアー バッグΦ219 * 2000 単位; 支持ファン（4）: 4-72 いいえ 724pa のため <13353m3> の 6A 1450r/min Q kw = 4.0kw 低雑音の高性能ファン;
屋外の放出便利な操作および色の変更;
霧のクリーン ルームの後の絵画手術室の最初の一部分の形の絵画部屋の気流のコンボの特徴。 その主義: 空気はペンキのスプレー・ブースのスプレー・ブースから前部で、工作物、水カーテンの霧に付着しないために取り除きません入り、カーテンは霧のクリーン ルームの後で、そして最終的に換気扇の排出のクリーン エアーを通して空気に含まれている霧を洗浄するろ過をごしごし洗います。
スプレー・ブースの特徴:
3 カーテンを使用して区分された換気および空気洗浄は、ことを屋内空気および風速のユニフォームの処置中の仕事保障します;
迷路のバッフル版の分離器、現在の最新式の処理方法は、折目の流れ板で主要な事より空気より高速遠心分離の付着によって 4 180O 折目の流れを通して霧および霧を、含んでいる空気を可能にします;

2.2、オーブンの構造を U 字型橋炉の形で治します; 炉、熱交換器、熱循環ファン、熱循環の管、排気管、フレーム セクションを繋いで下さい;
乾燥トンネルのインシュレーション・ボード アセンブリ「サンドイッチ」構造。 δ0.8 亜鉛鋼板、両側で玉が付いているインシュレーション・ボード機械 Caigangyanmian 板が付いているキャビネットの供給管 120mm の GAIMEN 色の噴霧の絶縁材の厚さ。
熱気の循環の乾燥トンネルの暖房。 工作物のコーティングの色の一貫性を保障するためその利点は、トラック、工作物および 3.4、温度の相違の横断面に沿う乾燥トンネル内の均一温度が、± 5 の ° C よりより少しであることです。
加熱室はキャビネットの下方部分で提供されます。 損失熱を減らす帰りの空気および外側の空気リターン管のための必要性を除去する空輸補給、次に風を循環する熱気の循環。 乾燥のトンネル ユニットの Y9 19 4A タイプの吸出し送風機、力 3.0KW/台湾。 気流: 1700m3/h。
乾燥トンネルの温度を C 220 ° の治して、温度は 240 の ° C の治癒まで、最も高い温度絶えず調節することができます。 220 までの ° C の設計を熱する 45 分の乾燥トンネルの加熱時間。
ファンのアクセス ドアおよび熱くする屋内設備保全および取付けを促進する熱交換器のアクセス ドアが付いている乾燥トンネルの加熱室。

2.3 主義:
オーブンを治す橋: 工作物の連続的な治癒および熱気のコレクションのため、熱流出を最小にするため防ぐか、または;
熱交換器: 工作物の治癒を促進し、加速する熱い循環の空気の暖房のため;
熱循環ファン: のために冷却用空気の治癒がファンを通して回復された後それから熱交換器に治癒のオーブンに、そして配分の管を通って熱くし、与えられ、治癒のオーブンで均等に配られて新しい労働者を押されます;
熱循環の管: こぼれから熱を防ぐために空気の流れを制御して下さい;
排気管: 屋外のための方向管の放出を通したトンネル炉の排気ガスの口の流出;
2.4、上で要約される、プロセス:
スプレー: manual→の予熱 drying→powder のコーティングの→curing （約 20 分） →の冷却の→マニュアルによって負荷は荷を下します;
移動: （約 18 分の） →の冷却の→マニュアルを治す手動→の移動によって負荷は荷を下します;
ぬれた絵画: 手動→の予熱によって負荷および（約 18 分の） →の冷却の→マニュアルを治す乾燥の→の二重ペンキの→は荷を下します
